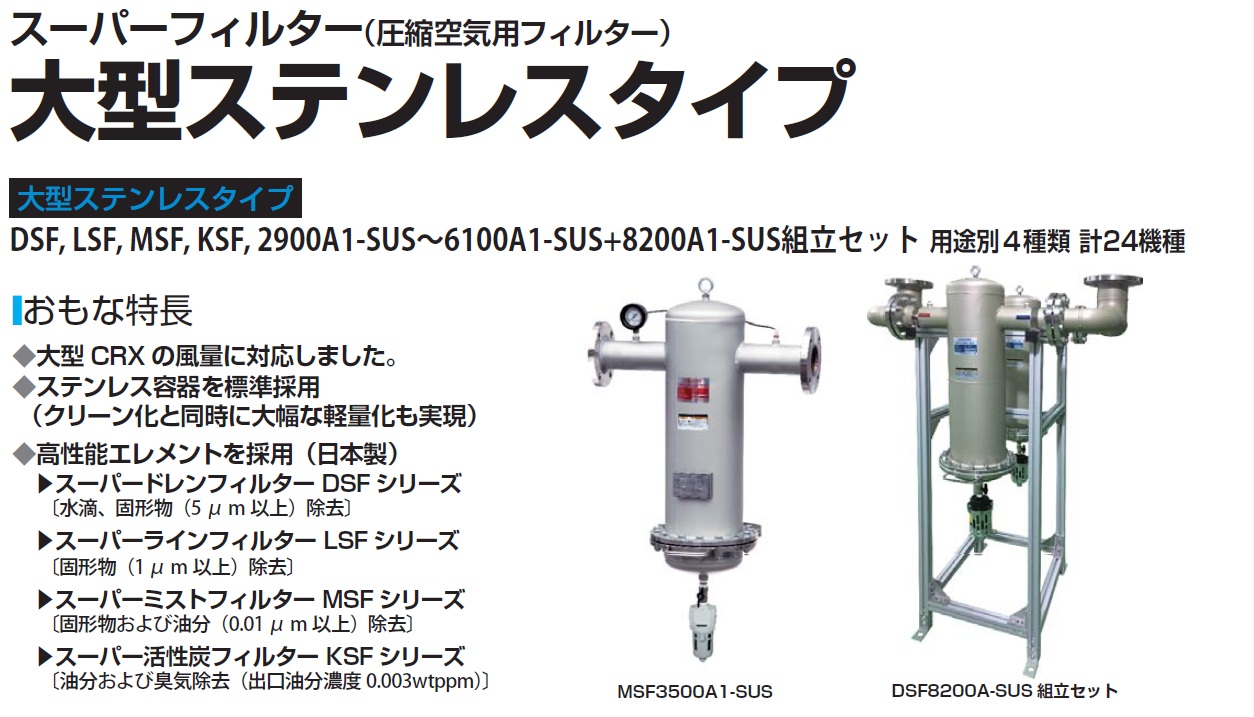

- 製品特長

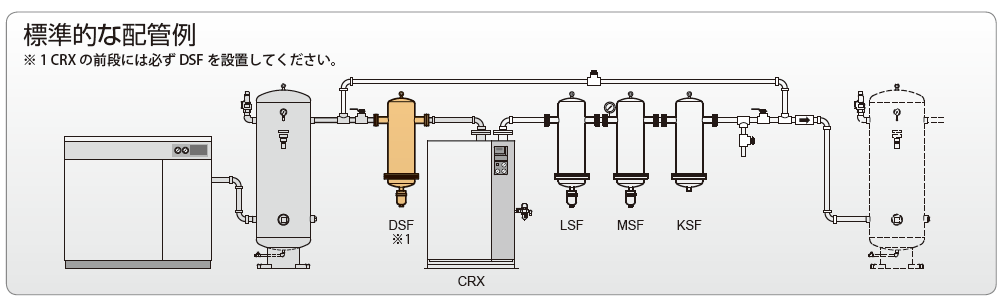

- ????組合せ例
- ?????????????
- 取説????????
-
型 式 LSF/MSF 2900A1-SUS 3500A1-SUS 4100A1-SUS DSF/KSF 2900A-SUS 3500A-SUS 4100A-SUS 処理空気量（0.69MPa 時）※1 ? /min 29 35 41 ハウジング材質 ステンレス鋼 使用範囲 使用圧力範囲 MPa 0.05 ? 0.98（僅 DSF0.2 ～ 0.98） 入気溫度範囲 ℃ 5? 60 周囲溫度範囲 ℃ 2? 60 性 能 ※2 捕集性能 DSF:5μm（水滴分離効率 99％）、LSF:1μm（捕集効率 99.999％）、MSF:0.01μm（捕集効率 99.999％）、KSF:活性炭繊維による吸著 出口油分濃度 wt ppm MSF:0.01、KSF:0.003 圧力損失 MPa DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01?通常 0.02、KSF: 0.01 エレメント交換時期（期間?圧力損失）※3 1年、またはDSF:0.02MPa、LSF?MSF：0.035MPaの早く到達した方を適用 主要寸法 空気接続口徑（フランジ） 2 1/2B（65A） 3B（80A） 寸法（面間×奧行×高さ） DSF ：377×590×1012
LSF?MSF ：377×590×996
KSF ：377×590×828DSF ：377×590×1169
LSF?MSF ：377×590×1153
KSF ：377×590×985質量 kg DSF?MSF ：27/LSF ：26/KSF ：25 DSF?MSF ：32/LSF ：31/KSF ：30 エレメント 型式 ：EDS/ELS/EMS/EKS 1300 2000 使用本數 本 2 付屬品 オートドレントラップ ※4 FD-10-A（DSF） FD2（LSF?MSF） KSFは無し 差圧計 DGX-50A（MSFのみ付屬、他はオプション）
型 式 LSF/MSF 5300A1-SUS 6100A1-SUS 8200A-SUS 組立セット DSF/KSF 5300A-SUS 6100A-SUS 処理空気量（0.69MPa 時） ? /min 53 61 82 ハウジング材質 ※1 ステンレス鋼 使用範囲 使用圧力範囲 MPa 0.05 ～ 0.98（DSF のみ 0.2 ～ 0.98） 入気溫度範囲 ℃ 5～ 60 周囲溫度範囲 ℃ 2～ 60 性能 捕集性能 DSF:5μm（水滴分離効率99％）、LSF:1μm（捕集効率99.999％）、MSF:0.01μm（捕集効率99.999％）、KSF:活性炭繊維による吸著 出口油分濃度 wt ppm MSF:0.01、KSF:0.003 圧力損失 MPa DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01?通常 0.02、KSF: 0.01 エレメント交換時期（期間?圧力損失）※3 1 年、または DSF:0.02MPa、LSF?MSF：0.035MPa の早く到達した方を適用 空気接続口徑（フランジ） 4B（100A） 主要寸法 寸法（面間×奧行×高さ） DSF：640 × 442 × 1245 LSF?MSF：640 × 442 × 1229 KSF：640 × 442 × 1061 1130 × 945 × 1620 質量 kg DSF?MSF：48/LSF：47/KSF：46 DSF?MSF：122 / LSF：120 / KSF：118 エレメント 型式：EDS/ELS/EMS/EKS 2000 使用本數 本 3 4 付屬品 オートドレントラップ ※4 FD-10-A（DSF） FD2（LSF?MSF） KSF は無し FD-10-A × 2(DSF) FD2 × 2(LSF?MSF) KSF は無し 差圧計 DGX-50A（MSF のみ付屬、他はオプション） DGX-50A × 2(MSF のみ付屬、他はオプション ) その他 ? 腳?フィルター固定バンド等（現地組立必要）
※１ 処理空気量、空気圧縮機の吸込狀態に換算した値です。（大気圧、32℃、75％）。※２ 処理空気條件：入口空気圧力 0.69、入口空気溫度32℃、入口空気露點：大気圧下-17℃（圧力下10℃）
(MSF,KSF)、入口油分濃度3wt ppm(LSF/MSF)?0.01wt ppm(KSF)。※３ 圧力損失もしくは使用期間のいずれか早い方で交換願います。交換時期は保証値ではありません。また、製品環境、運
転條件等により交換時期前に交換が必要となる場合があります。※４ オートドレントラップはすべてフロート式。※ MSF シリーズの前段には必ずエアードライヤーを設置してください。
※ KSF シリーズの前段には必ずエアードライヤー、LSF、MSF を設置してください。
※空気出入口フランジへの荷重が120kg 以下になるよう、本機へ接続される配管類は別途支持をしてください。
-
-
-
