型 式 小型 QSQ 中型 QSQ 010A 020A 035A 080B-E 120B-E 180B-E 270B-E 露 點 ℃ 圧力下－20（大気圧下－40） 處理量 入口空気量 ? /min 0.100 0.200 0.350 0.80 1.20 1.80 2.70 出口空気量 ? /min 0.086 0.172 0.300 0.68 1.03 1.54 2.30 再生空気量 ? /min 0.014 0.028 0.050 0.12 0.17 0.26 0.40 仕様範囲 使用流體 圧縮空気 使用圧力 MPa 0.39 ? 0.98 周囲溫度 ℃ 2? 40 入口空気溫濕度 ℃ /％ 5 ? 50/ 飽和以下（水滴無きこと） 外形寸法 高さ mm 260 430 奧行 mm 113 163 幅 mm 470 560 810 680 930 1130 1480 質量 kg 7.5 8.5 11 26.5 34 43 53 空気出入口接続口徑 Rc ? Rc? Rc1 再生空気排出口接続口徑 — Rc? 電源（50/60Hz） 單相 100/200/220/230 付屬フィルター 入口側 ミストフィルターMSF 75B 150B 200B 250B 出口側 LINEフィルターLSF
※処理空気量は、空気圧縮機の吸い込み狀態に換算した値です。（大気圧32℃、75％）型 式 大型 QSQ 420C-E 700C-E 1000C-E 1400C-E 2000C-E 2500C-E 露 點 ℃ 圧力下－40（大気圧下－58） 處理量 入口空気量 ? /min 4.20 7.00 10.00 14.00 20.00 25.00 出口空気量 ? /min 3.60 6.00 8.60 12.00 17.20 21.50 再生空気量 ? /min 0.60 1.00 1.40 2.00 2.80 3.50 仕様範囲 使用流體 圧縮空気 使用圧力 MPa 0.39 ? 0.98 周囲溫度 ℃ 2? 40 入口空気溫濕度 ℃ /％ 5 ? 50/ 飽和以下（水滴無きこと） 外形寸法 高さ mm 589 763 937 1111 1296 1470 奧行 mm 335 幅 mm 1475 質量 kg 110 156 202 246 307 340 空気出入口接続口徑 Rc1? Rc2 Rc2? 再生空気排出口接続口徑 Rc1 電源（50/60Hz） 單相 100/200/220/230 付屬フィルター 入口側 ミストフィルターMSF 700-1-G2 1000-1-G2 2000-1-G2 2700C1-G2 出口側 LINEフィルターLSF 700-G2 1000-G2 2000-G2 ※処理?xiàng)l件は入口空気溫濕度35℃ / 飽和以下（水滴無きこと）、入口空気圧力0.69MPa、周囲溫度32℃。
※ 24 時間連続運転される場合は、前段に冷凍式エアードライヤーの設置をするか、冷凍式エアードライヤーで処理された空気を使用してください。※ 24 時間連続運転される場合は、萬一に備えバックアップ機を設置してください。
※上記以外の仕様も製作いたしますので、別途ご用命ください。

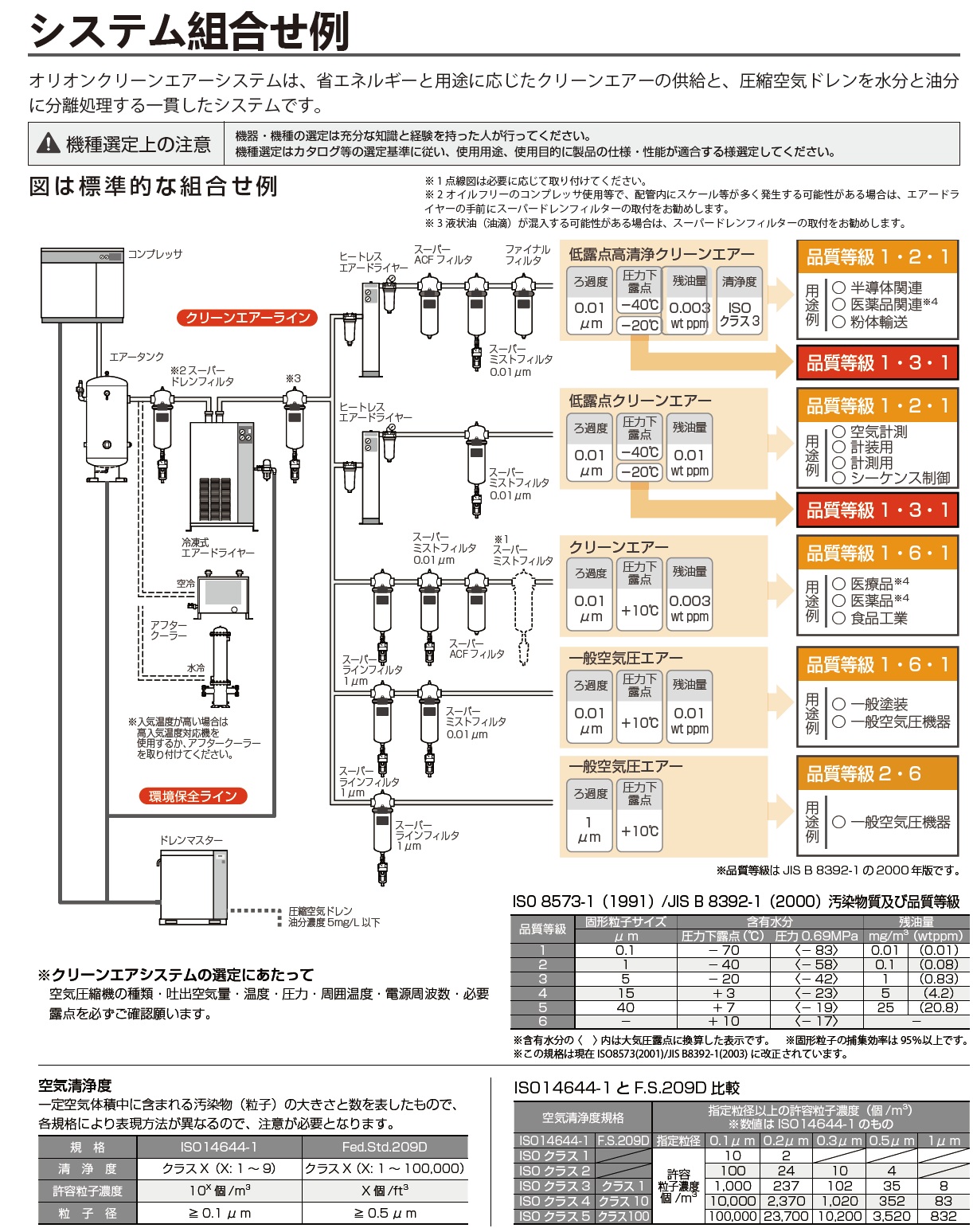

エアーコンプレッサの出口に設置する場合
※入気溫度が周囲溫度より5℃以上高い場合は、必ずアフラークーラー（別売）または冷凍式エアードライヤーを設置してください。※エアーコンプレッサから吐出される圧縮空気中の水滴を除去
するために、必ずスーパードレンフィルター（水滴除去用）（別売）を設置してください。※エアータンクを必ず設けてください。
※スーパードレンフィルター（水滴除去用）と本體入口までの配管距離は、再凝縮する可能性がありますので、極力短く配管してください。
-
-
-
