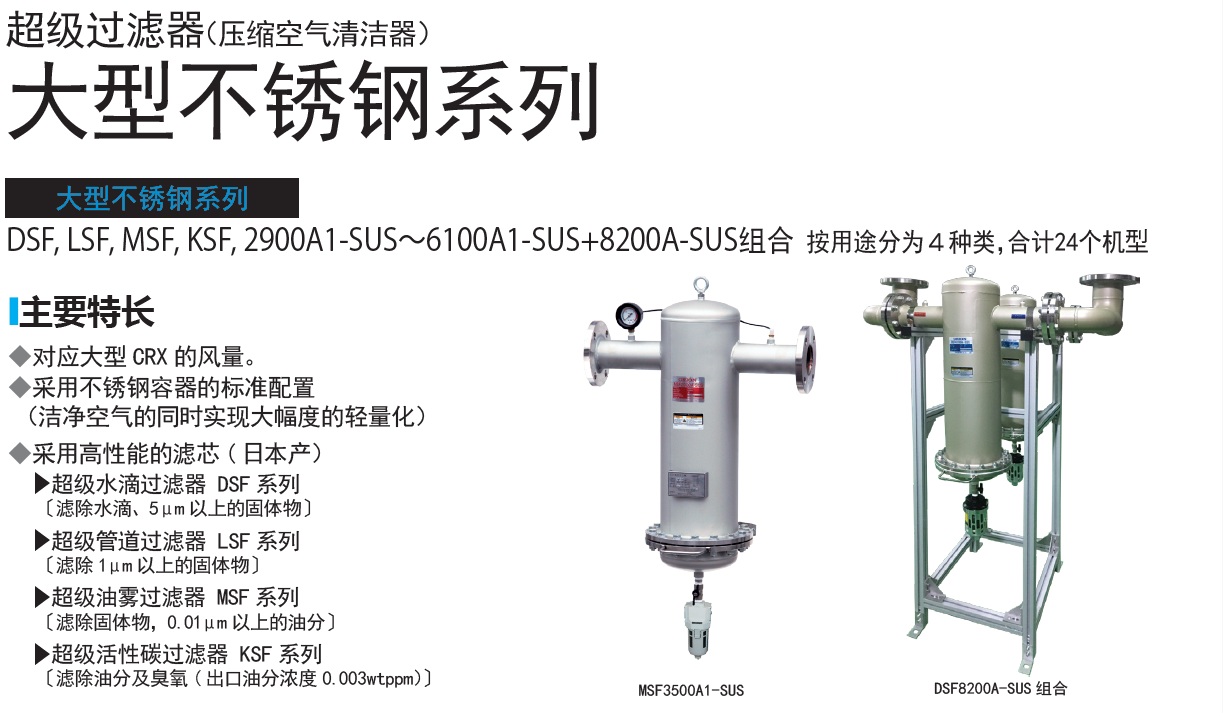

型 號 LSF/MSF 2900A1-SUS 3500A1-SUS 4100A1-SUS DSF/KSF 2900A-SUS 3500A-SUS 4100A-SUS 處理空氣量（0.69MPa 時）※1 ?/min 29 35 41 外殼材質 不銹鋼 適用范圍 使用壓力范圍 MPa 0.05 ? 0.98（僅 DSF0.2 ～ 0.98） 入氣溫度范圍 ℃ 5? 60 環境溫度范圍 ℃ 2? 60 性 能 ※2 過濾精度 DSF:5μm（水滴分離效率 99％）、LSF:1μm（過濾效率 99.999％）、MSF:0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附
出口油分濃度 wt ppm MSF:0.01、KSF:0.003
壓力損失 MPa DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01?通常 0.02、KSF: 0.01 濾芯更換周期（使用時間?壓力損失）※3 1 年或當壓降提前到達 DSF:0.02MPa、LSF?MSF ：0.035MPa 時，適時更換 主要尺寸 空氣連接口徑（法蘭） 2 1/2B（65A） 3B（80A） 尺寸（長×寬×高） DSF ：377×590×1012LSF?MSF ：377×590×996KSF ：377×590×828DSF ：377×590×1169LSF?MSF ：377×590×1153KSF ：377×590×985重 量 kg DSF?MSF ：27/LSF ：26/KSF ：25 DSF?MSF ：32/LSF ：31/KSF ：30 濾 芯 型號:EDS/ELS/EMS/EKS 1300 2000 使用支數 支 2 附屬品 自動排水器※4 FD-10-A（DSF） FD2（LSF?MSF） KSF 不附帶自動排水器 差壓計 DGX-50A（除 MSF 附屬外，其他需另外購買）
型 號 LSF/MSF 5300A1-SUS 6100A1-SUS 8200A-SUS組合 DSF/KSF 5300A-SUS 6100A-SUS 處理空氣量（0.69MPa 時） ? /min 53 61 82 外殼材質 ※1 不銹鋼 使用范圍 使用壓力范圍 MPa 0.05 ? 0.98（僅 DSF0.2 ～ 0.98） 入氣溫度范圍 ℃ 5? 60 環境溫度范圍 ℃ 2? 60 性 能 ※2 過濾精度 DSF:5μm（水滴分離效率 99％）、LSF:1μm（過濾效率 99.999％）、MSF:0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附 出口油分濃度 wt ppm MSF:0.01、KSF:0.003 壓力損失 MPa DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01?通常 0.02、KSF: 0.01 濾芯更換周期（使用時間?壓力損失）※3 1 年或當壓降提前到達 DSF:0.02MPa、LSF?MSF ：0.035MPa 時，適時更換 主要尺寸 空氣連接口徑（法蘭） 4B（100A） 尺寸（長 × 寬 × 高） DSF ：442×640×1245
LSF?MSF ：442×640×1229
KSF ：442×640×1061945×1130×1620 重 量 kg DSF?MSF ：48/LSF ：47/KSF ：46 DSF?MSF:122/LSF:120/KSF ：118 濾 芯 型號 ：EDS/ELS/EMS/EKS 2000 使用支數 支 3 4 附屬品 自動排水器 ※4 FD-10-A（DSF） FD2（LSF?MSF） KSF不附帶自動排水器 FD-10-A×2(DSF)FD2×2(LSF?MSF)KSF不附帶 差壓計 DGX-50A（除 MSF 附屬外，其他需另外購買） DGX-50A×2（除MSF附屬外，其他需另外購買） 其他 — 腳?過濾器固定帶等（需要現場組裝） ※1處理空氣量為換成空壓機吸入狀態時的值（大氣壓、32℃、75％）。
※2處理空氣條件為 ：入口空氣壓力 0.69、入口空氣溫度 32℃、入口空氣露點 ：大氣壓下 -17℃（壓力下 10℃）(MSF,KSF)、入
口油分濃度 3wt ppm(LSF/MSF)?0.01wt ppm(KSF)。
※ 3 壓力損失或使用期限哪個先到達時，敬請更換。更換期限無保證值。另外，根據產品環境、運行條件等不同可能提前更換。

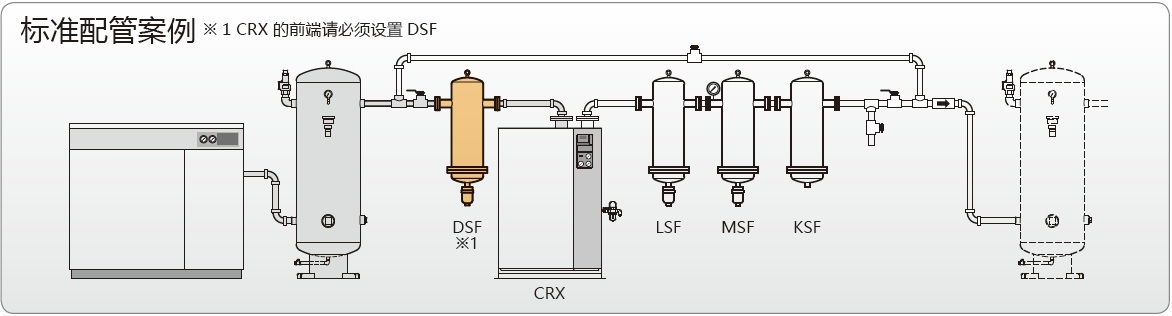

※ 4 自動排水器 全部為浮子式?！?MSF 系列務必安裝在空氣干燥機后面。
※ KSF 系列務必安裝在空氣干燥機、LSF、MSF 的后面。
※ 空氣出入口法蘭負載必須小于 120kg，因此，請給接往本過濾器的配管類加裝支架。
-
-
-
